換熱器基本常識

1、換熱器的應用領域：

采暖、生活熱水、空調、飲用水及工礦企業工藝加熱、冷卻、冷凝、蒸發用。

2、民用建筑換熱器一般設計溫度為：

采暖：暖氣片一一95/70℃  85/60℃

地板采暖一一60/50℃；

空調(風機盤管熱風)：60/50℃：

生活熱水：60/10℃為換熱器二次供回水溫度,洗浴用水溫度一般為42℃

3、換熱器選型一般要求參數：

(1)  熱媒(蒸汽)的壓力及溫度；

(2)  用途(二次側即被加熱水的進出口溫度)；

 (3)  熱功率(或采暖面積、或住宅戶數、或淋浴頭個數等，即用戶要求)

4、熱功率單位換算：1MW＝1000KW  1KW=1000W

熱量單位換算:1KJ=1000J 1GJ=109J

5、常用熱負荷計算:

A：采暖

(1)  住宅、辦公樓  考慮面積熱負荷：一般取60w／m2

如：供暖面積為18000 m2，則熱負荷Q為18000(m2)× 60(w／m2)/1000=1080KW

(2)  工廠車間考慮體積熱負荷(比熱特性指標)：一般取0．5w/m3℃

             熱負荷Q＝qv×Vw(tn-tw)

             其中Vw為建筑物外輪廓體積，tn、tw分別為室內、外溫度

如：某廠房面積8000m2，高5m，冬季室外平均溫度為-7℃，要求室內溫度18℃,則熱負荷Q=0.5×8000×5×(18-(-7))/1000=500KW

B：熱水洗浴

(1)  公共浴室：一般按照淋浴器個數計算用水量，規范取300L／個

如：10個淋浴器用水量為300L×l0/1000=3m3／h

(2)  住宅、賓館等：一般按照戶數或床位，規范取100L／h

如：120戶居民用水量為100 L/h×l20/1000二12m3/h

6、熱負荷國際標準單位W(同時常用KW)，但某些計算中常使用MW和公制單位Kcal／h(即 大卡)來表示熱負荷，單位換算如下：

1.05MW＝90X104Kcal/h  0.7MW＝60X104Kcal/h  1W＝0．8599Kcal/h

7、換熱系數的大小與哪些因素有關?

一、二次側介質進口溫度；換熱器材質；介質種類；介質的流動狀態等

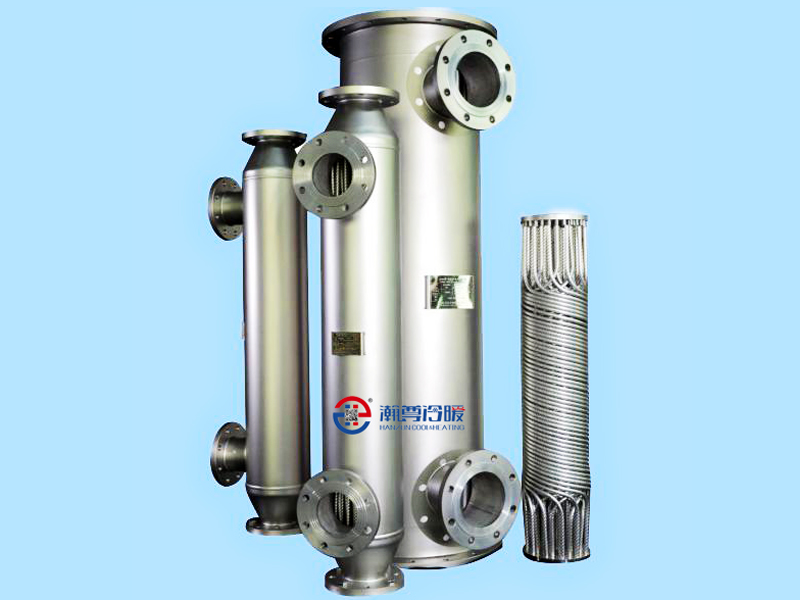

8、為什么瀚尊換熱器換熱系數高?

因為瀚尊換熱器采用獨特的螺旋結構，增強了湍流狀態，介質流速高，大大提高了傳熱膜系數；為汽﹣水換熱器，因換熱過程中發生相變，介質釋放出大量的汽化潛熱；同時換熱器的非對稱設計機理及逆流換熱的方式也是換熱系數高的決定因素。

9、換熱器的選型原則：

(1)  選型過程中，一般預留20—25％的富余面積，符合國家管殼式換熱器富余15—25％的選型原則：

(2)  單臺換熱器壓降不超過50Kpa，符合國標對于換熱器壓降小于5m的規定

10、換熱面積和采暖面積的區分：

換熱面積指換熱設備中換熱元件參與換熱的總表面積；

采暖面積指用戶要求進行供暖的總面積

11、壓降：一定壓力的流體經過某一過程后所減少的壓力(即壓力損失)

12、壓力單位換算：  (1個大氣壓約為0．1Mpa)

    1Mpa＝1000Kpa    1Mpa ≈ 10公斤

    1Kpa＝1000pa    1公斤 ≈ 10m水柱

13、表壓和絕壓的區別：

表壓指壓力表在1個大氣壓下測定的壓力值

絕壓指壓力表在真空下測定的壓力值

表壓十1公斤＝絕壓

14、汽—水換熱器的放熱過程：

(1)  飽和蒸汽(如0．4MPa飽和蒸汽，飽和溫度為151．82℃)

Ql              Q2

     151.82℃汽態 → 151.82℃液態 → 85℃液態

蒸汽放熱Q＝Q1+Q2

其中Q1為汽化潛熱，Q2為顯能，Q1遠遠大于Q2

（2）過熱蒸汽(如0．4MPa過熱蒸汽，溫度為240℃)

               Q1               Q2               Q3

240℃汽態 → 151．82℃汽態 → 151．82℃液態 → 85℃液態

蒸汽放熱Q＝Q1+Q2十Q3

在放熱過程中，Q1＋Q3可忽略不計，只考慮Q2

但是Q1和Q3在放熱過程中卻需要大量的換熱面積來降溫，所以對于過熱蒸汽換熱需要加大換熱器的換熱面積

15、根據目前市場，1萬m2采暖面積約需要蒸汽0．6t/h;按照常規理論計算，1萬m2采暖面積約需要蒸汽1t/h。

16、目前換熱市場價位?

綜合統計，對于換熱機組，1萬m2換熱站投資約為10萬元，其中換熱器占機組價格的40％；采暖面積為5萬m2－10萬m2時均價約為5萬元／萬m2；采暖面積大于10萬m2時均價約為3萬元／萬m2．即換熱站越大，相對單位采暖面積投資越少。

17、瀚尊換熱器性價比高的綜合表現：

(1)節能     (2)體積小     (3)全不銹鋼材質     (4)使用壽命長，  (5)噪音低

(6)換熱系數高

18、換熱器的除垢方式：

一般除垢方式分為三種：手動除垢(板式)，機械除垢，化學除垢

瀚尊換熱器僅適用化學除垢：效果好，方便快捷

19、瀚尊換熱器不易產生“水擊”現象：

 “水擊”現象是液態在瞬間急驟升溫，造成局部膨脹產生的震動；

瀚尊換熱器溫差梯度小，且為螺旋結構，補償性能好，不易產生水擊。

20、溫控閥的組成：

    溫控器RWD62／68

    執行器SKC62／SKB62／SKD62／SQX62

    傳感器QAE22

    閥體

21、溫控閥的工作原理是利用傳感器檢測出水溫度，通過溫控器RWD設定溫度，當出水溫度高于設定溫度時，控制器發出信號給執行器，執行器開始關小閥體開度，減少蒸汽進量，使得出水溫度降至設定溫度；反之亦然。
