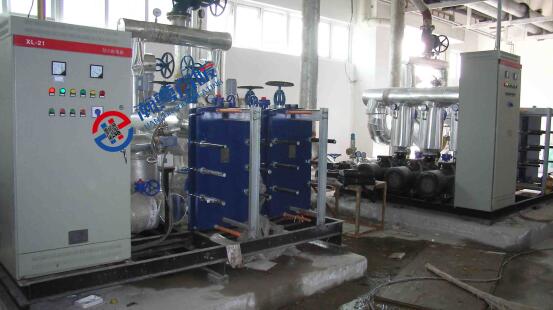

全自動汽-水換熱機組使用說明

1.機組的啟動：

⑴.檢查系統無敞口等不正常情況，開啟供、回水總閥。

⑵.開啟自來水至補水箱補水閥，向補水箱補水至滿水（參照補水箱玻璃水位計），開啟補水泵的進口閥門（全開），補水泵的出口閥門開啟1/3～1/2，打開補水泵放氣閥放氣排凈水泵腔內的空氣，而后開啟補水泵，檢查補水泵電流、聲音、振動等一切正常后，調節補水泵出水閥的開度大小使補水泵的電流、聲音、震動一切正常，并保持補水箱內一定的水位。

⑶.在補水過程中，要經常打開換熱機組或室內管道供回水高點上的放氣閥，不斷將換熱機組及室外整套系統內的空氣排出。

⑷.當換熱機組上的回水壓力達0.2～0.25MPa時，開啟循環水泵進水閥門（全開），打開循環泵泵體上的放氣閥將水泵腔內的空氣排凈，再開啟循環水泵，檢查循環泵電流、聲音、振動等一切正常后，開啟循環泵出水閥門（開啟2/3～3/4），系統冷態循環，檢查系統無泄漏、不暢通等現象。

⑸.調整回水定壓閥以及回水定壓閥下面的調整閥，使回水定壓閥開啟動作范圍在0.2～0.3MPa左右，并使換熱機組供水壓力穩定在0.4MPa左右；關閉自來水至補水箱的補水閥，同時也關停補水泵。

⑹. 這樣冷態循環20～40分鐘，運行一切正常后，開啟換熱器上的疏水口（即蒸汽冷凝水出口）到疏水箱的閥門，而后緩慢開啟蒸汽進汽閥，并隨著調整蒸汽閥門時也隨之調節疏水泵出口閥門的開度大小，使換熱器上的管殼壓力表始終保持在零壓或微正壓的狀態，每隔10分鐘左右逐漸開大蒸汽閥門，使供水溫度緩慢提高，直至達到我們需要的供水溫度。在溫度提升過程中，要使蒸汽的流量緩慢均勻增大或減小，不可使蒸汽流量變化過大；并不斷調節疏水泵出口閥門的開度大小，使換熱器上的管殼壓力表始終保持在零壓或微正壓的狀態。

⑺.根據供水壓力的變化，調整電接點壓力表的下限指針和上限指針的位置（一般情況下，電接點壓力表的下限指針調整在0.20MPa，上限指針調整在0.28MPa左右），并使補水開關打在自動檔上，使補水泵自動開啟和停止；同樣也是根據換熱機組的供水壓力調整回水定壓閥下面的調節閥門和定壓閥彈簧的松緊狀態，控制回水自動排水量的大小，確保供水壓力的基本平穩恒定。

2.機組的運行：

⑴.換熱機組供水壓力過高，將回水定壓閥下面的調整閥門開大，同時將回水定壓閥頂部的彈簧頂桿松開，使其排水量增大，將多余的水排出，壓力會緩慢降下來，直到調整到我們需要的壓力。（要使壓力瞬間下降時，可將回水除污器上的排污閥門瞬間打開一段時間，壓力即可瞬間下降）。

⑵.換熱機組供水壓力過低，一是將回水定壓閥下面的調整閥門關小，同時將回水定壓閥頂部的彈簧頂桿擰緊幾扣，使其排水量減少，壓力會緩慢上升，直到調整到我們需要的壓力，二是通過補水泵向系統內補水也可使壓力上升。

3.機組的停止：

⑴.首先關閉蒸汽進汽閥。

⑵. 關閉循環水泵出水閥，停止循環水泵運行。

⑶. 關閉供回水總閥，并關掉電氣開關

4.事故處理：

⑴.運行中回水壓力下降：首先向系統內手動或自動補水，再查找泄漏原因并及時處理。

⑵. 一臺循環泵出現故障，應立即切換到另一臺循環泵工作。

⑶. 系統停電或出現短時不可排除的異常現象，應立即關閉蒸汽進汽閥和換熱器汽側疏水閥，停止機組運行；并恢復電源和排除故障。

    ⑷. 系統壓力不斷升高，說明循環系統水力失衡，將回水定壓閥的定壓螺桿逐漸松開，增大其泄水量，當降到設定值時，在調節其定壓螺桿使系統壓力穩定在設定值位置。

壓力表讀數說明

1.壓力表簡介：

壓力表是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表，應用極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性，使得機械式壓力表得到越來越廣泛的應用。

2.讀數說明：

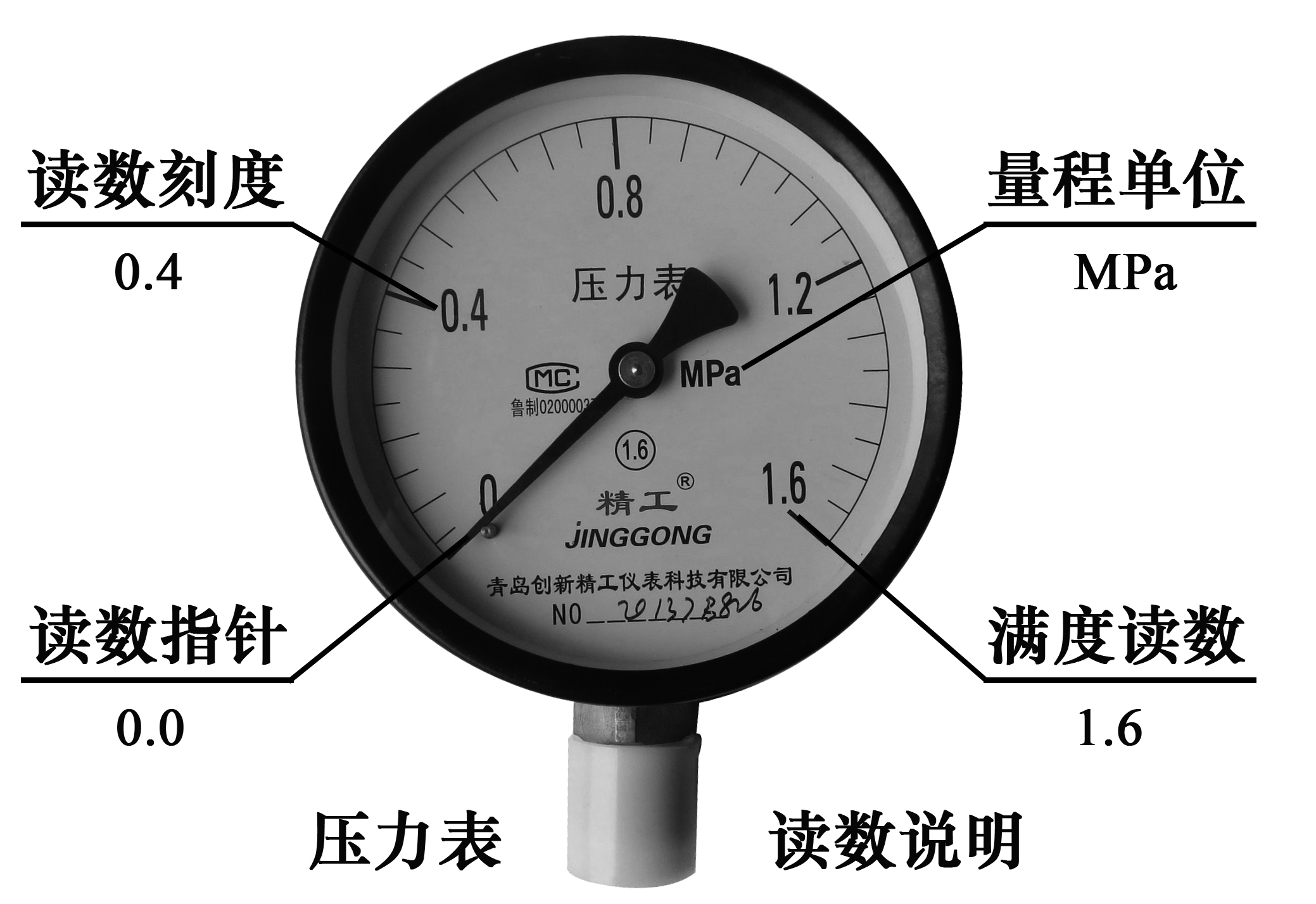

如上圖所示，先看壓力表的量程單位，本表為MPa（兆帕斯卡），滿度讀數為1.6，即1.6MPa；精度為0-0.4MPa之間有8個刻度，即每個刻度為0.4÷8=0.05MPa，也就是壓力表盤上的一個小格就代表0.05MPa。讀數時看看讀數指針（圖中的黑色指針）在什么位置，數一數從0刻度到指針的指示位置共有多少個小刻度然后乘以精度0.05MPa即為被測壓力系統的實際壓力。

注：1MPa（兆帕或兆帕斯卡）=10Kgf（公斤力）=100mH₂O（米水柱）

    即：0.1MPa=1Kgf（公斤力）=10 mH₂O（10米水柱壓力）

3.安裝接口：

壓力表安裝尺寸為：絲接，M20×1.5

4.使用注意：

（1）、儀表必須垂直：安裝時應使用17mm扳手旋緊，不應強扭表殼；運輸時應避免碰撞；

（2）、儀表使用宜在周圍環境溫度為-25~55℃；

（3）、使用工作環境振動頻率<25HZ，振幅不大于1mm；

（4）、使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可；

（5）、儀表使用范圍，應在上限的1/3～2/3之間；

（6）、在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置。

電接點壓力表使用說明

1.電接點壓力表簡介：

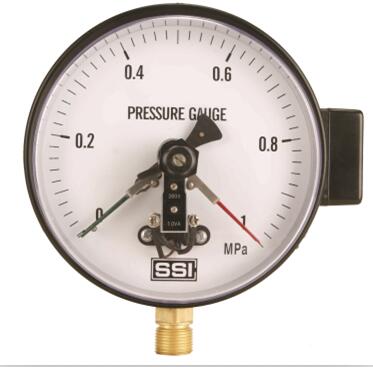

電接點壓力表由外殼、測量系統、指示部分、電接觸組、調節裝置和出線盒等部分組成；適用于測量無腐蝕性的液體、氣體、空氣等介質壓力，儀表與相應的電器（如 繼電器、接觸器等）配套使用即能對被測（控）壓力系統實現自動控制和發信（報警）的目的。

2.使用說明：

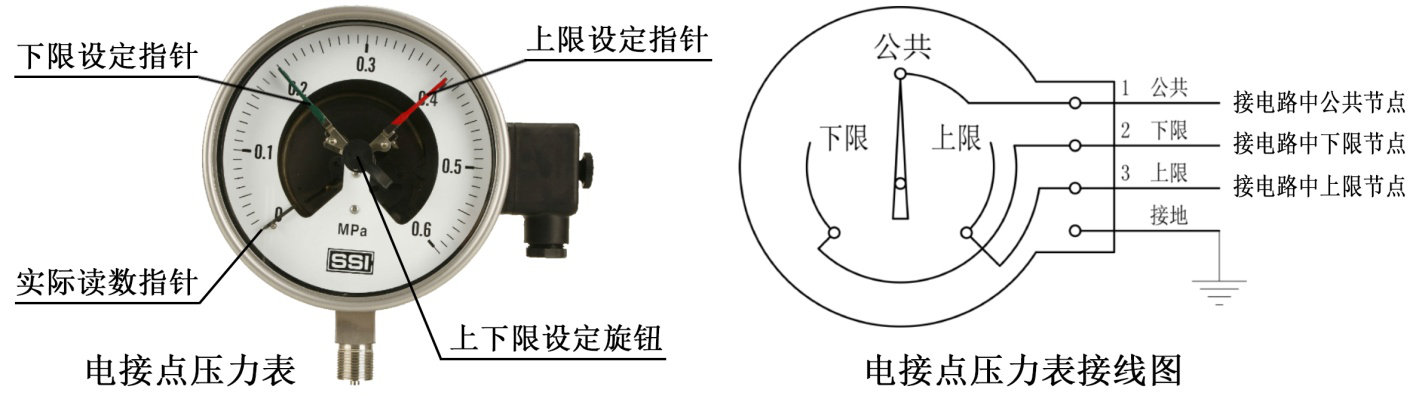

為使儀表能達到自動控制壓力和發信的目的，儀表必須與相應的電器配套使用，儀表的接線端子如下圖所示：

（1）、上面的指針是上限，下面的指針是下限，中間的黑色指針指示是實際壓力的數值。實際壓力在上限之上時，與上限接通，與下限斷開。實際壓力在上下限之間時，公共端與上限，下限都斷開。實際壓力在下限之下時，公共端與下限接通，與上限斷開， 電接點壓力表就是控制上下限壓力用的。

（2）、在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，1#繼電器動作，并形成自保電路， 其1#繼電器常開觸頭閉合驅動，電動機得電運轉。 當壓力到達上限時，活動觸點與上限觸頭接通，2#繼電器動作，其常閉觸頭斷開，切斷1#繼電器供電，其常開點斷開，電機斷電停轉。

（3）、根據電接點壓力表的使用說明書中上限、下限、公共端的線號位置標記和電器控制電路圖中的上限、下限、公共端的線號位置標記對應接好線；（注：不同廠家生產的電接點壓力表的上限、下限、公共端的線號位置標記有所差異，一定仔細對照說明書接線）。接好線后，用一字型螺絲刀將電接點壓力表的上限和下限調整到要調整的位置，如上圖所示電接壓力表的下限設定值為0.2MPa，上限設定值為0.4MPa。

3.安裝尺寸：

電接點壓力表安裝尺寸：絲接，M20×1.5

4.使用與維護：

（1）、儀表必須垂直安裝；安裝時應使用17mm扳手旋緊，不應強扭表殼；應避免碰撞。

（2）、儀表使用宜在周圍環境溫度為-40－70℃。

（3）、使用工作環境振動頻率<25HZ，振幅不大于1mm。

（4）、使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可。

（5）、儀表使用范圍，應在上限的1/3～2/3之間。

（6）、在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置。

遠傳壓力表使用說明：

1.遠傳壓力表簡介：

電阻遠傳壓力表適用于測量對銅及銅合金不器腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。

主要技術指標：
（1）、精確度等級：1.6
（2）、發送器起始電阻值：3~20Ω

（3）、發送器滿度電阻值：340~400Ω

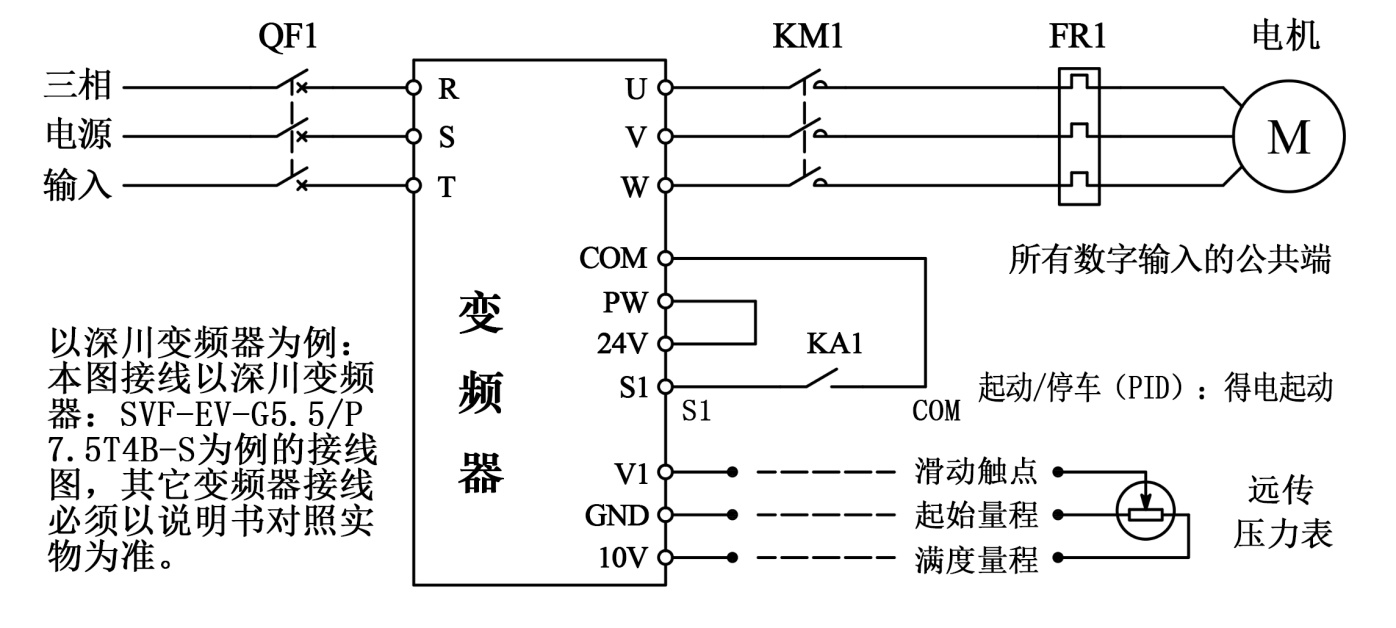

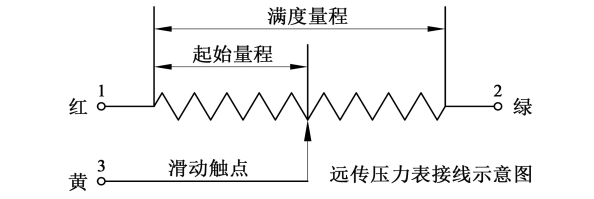

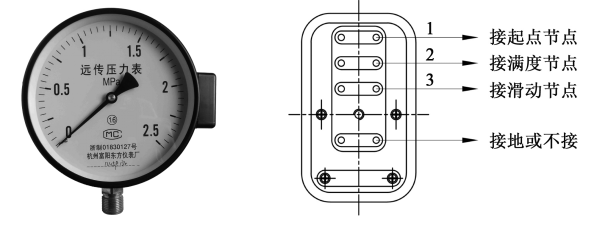

（4）、滑線電阻式發送器接線圖
（5）、使用環境條件：-40~60℃，相對濕度不大于85%，且震動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。
（6）、溫度影響：使用溫度偏離20±50℃時，其溫度附加誤差不大于0.4%/10℃。

 西門子控制器使用說明

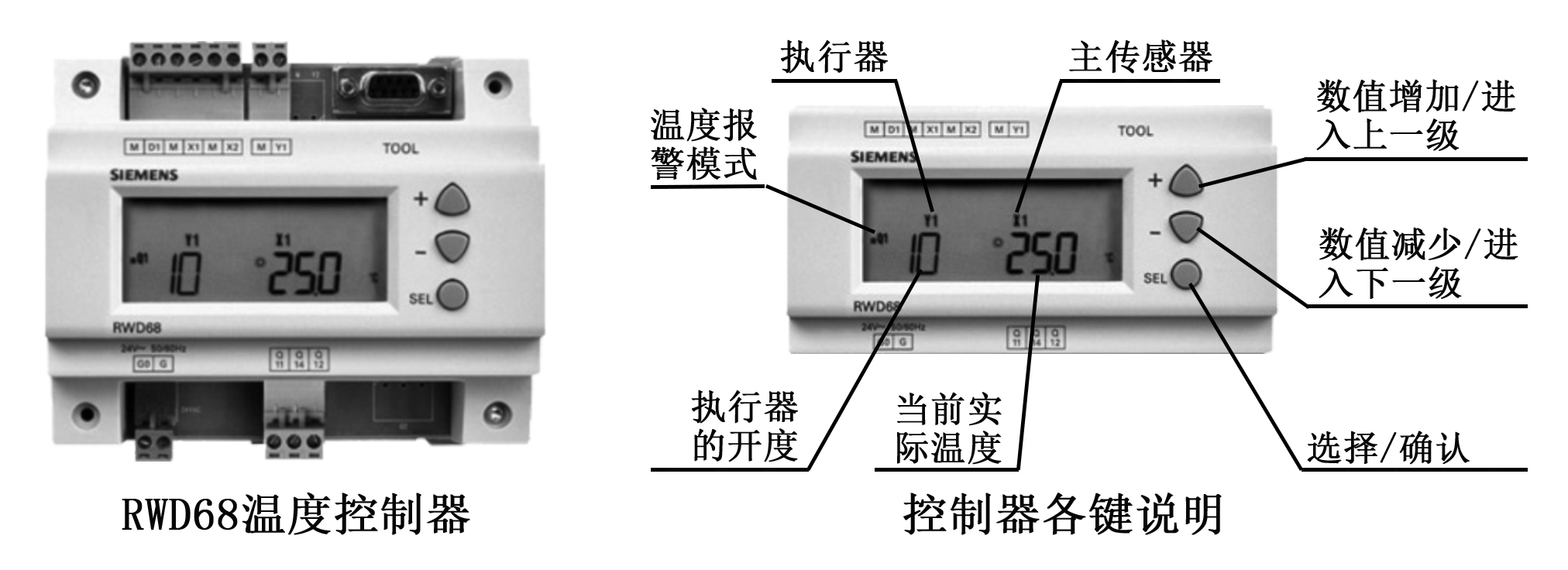

1.西門子RWD系列控制器簡介：

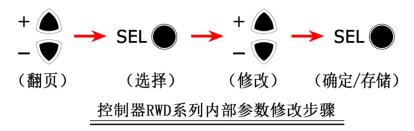

2. 西門子RWD系列控制器操作說明：

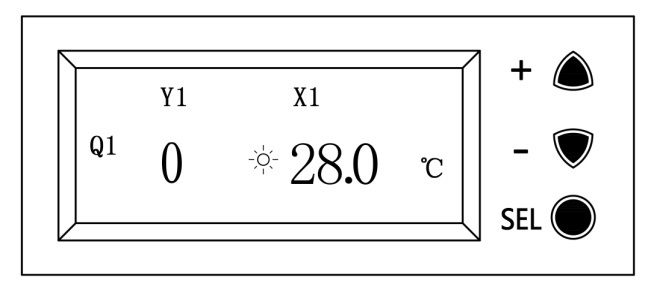

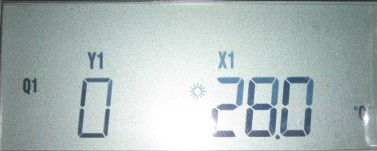

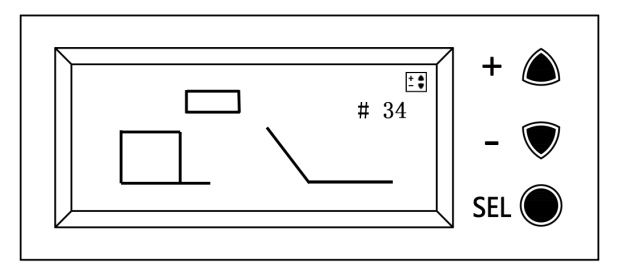

（1）、控制器通電后正常工作界面，如下圖所示：

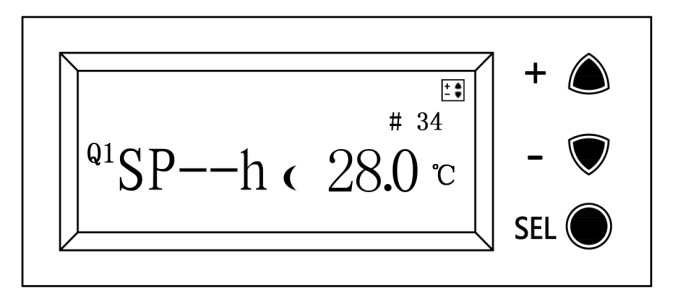

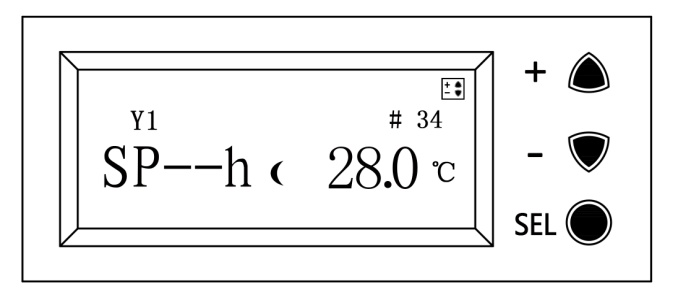

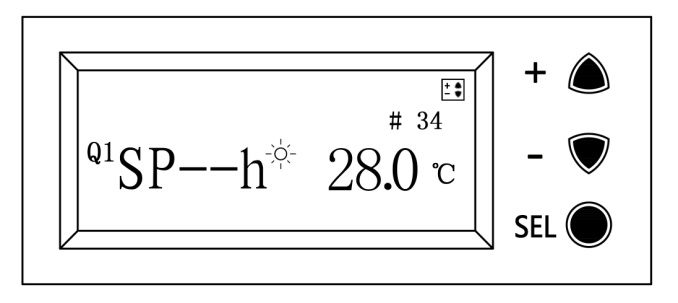

（2）、正確連線并通電后，按一下“+▲”鍵，出現設定白天出水溫度界面，如下圖所示：

再按一下“SEL●”鍵，上圖中“28.0”度數文字閃爍，然后按“+▲”設定數值增加，即設定白天出水溫度值高；或按“-   ”鍵設定數值減小，即設定白天出水溫度值低。設定數值設定到需要的數值后，再按一下“SEL●”鍵，保存并確定。

（3）、再按一下“+▲”鍵，出現設定白天報警溫度界面，如下圖所示：

再按一下“SEL●”鍵，上圖中“28.0”度數文字閃爍，然后按“+▲”設定數值增加，即設定白天報警溫度值高；或按“-   ”鍵設定數值減小，即設定白天報警溫度值低。設定數值設定到需要的數值后，再按一下“SEL●”鍵，保存并確定。

（4）、再按一下“+▲”鍵，出現設定夜間出水溫度界面，如下圖所示：

再按一下“SEL●”鍵，上圖中“28.0”度數文字閃爍，然后按“+▲”設定數值增加，即設定夜間出水溫度值高；或按“-   ”鍵設定數值減小，即設定夜間出水溫度值低。設定數值設定到需要的數值后，再按一下“SEL●”鍵，保存并確定。

（5）、再按一下“+▲”鍵，出現設定夜間報警溫度界面，如下圖所示：

再按一下“SEL●”鍵，上圖中“28.0”度數文字閃爍，然后按“+▲”設定數值增加，即設定夜間報警溫度值高；或按“-   ”鍵設定數值減小，即設定夜間報警溫度值低。設定數值設定到需要的數值后，再按一下“SEL●”鍵，保存并確定。

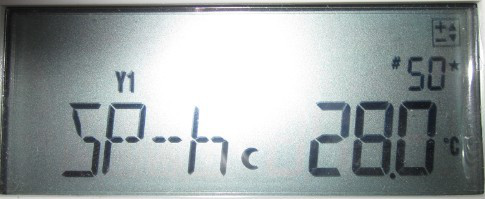

（6）、再按一下“+▲”鍵，出現主傳感器實際測出水溫度界面，如下圖所示：

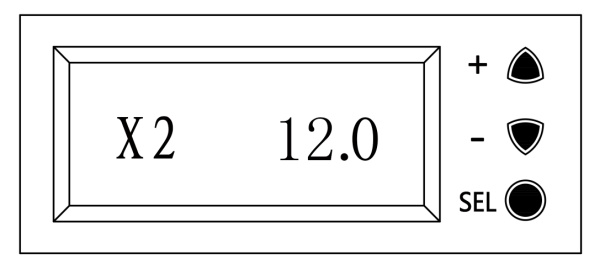

（7）、再按一下“+▲”鍵，出現輔傳感器實際測室外溫度界面，如下圖所示：

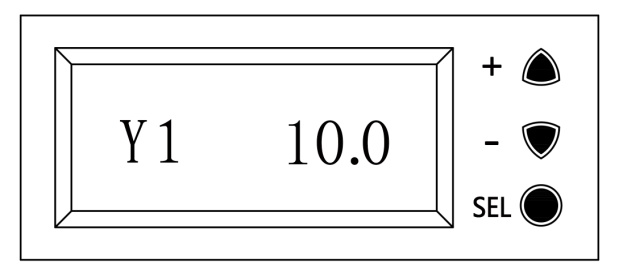

（8）、再按一下“+▲”鍵，出現溫控閥閥門開度界面，如下圖所示：

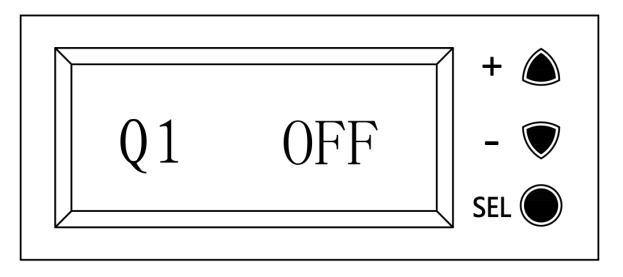

（9）、再按一下“+▲”鍵，出現控制器報警器工作狀態界面，如下圖所示：

（10）、再按一下“+▲”鍵，出現控制器使用的曲線號界面，如下圖所示：

（11）、再按 “+▲”鍵，直至出現溫控閥正常工作界面，即完成設置，如下圖所示：

完成溫控閥溫度設置。
